Zijn time-lapse multiroom-incubatoren de sleutel tot optimale embryocultuur in ivf-labs?
Time-lapse-cultuur is het modernste embryocultuursysteem in ivf. Het zorgt voor nul verstoring gedurende de hele cultuurperiode en levert tegelijk alle data om embryo's te annoteren zonder ze uit hun cultuuromstandigheden te halen.
De technologie helpt ook markers te identificeren voor een betere embryoselectie, met als doel zo snel mogelijk een zwangerschap te bereiken.
MIRI® incubator met tijdsverloop
De MIRI® Time-Lapse-incubator is een multiroom-incubator met ingebouwde camera en microscoop. Ontworpen en gemaakt in de EU levert hij hoogwaardige time-lapse-beelden van embryo's die zich in real time ontwikkelen — zonder ze uit de veiligheid van de incubatiekamer te halen voor manuele microscopie.
Time-lapse-monitoring biedt gedetailleerde morfokinetische data gedurende de hele ontwikkeling, wat routinematige spotmicroscopie niet kan. Het legt alle belangrijke gebeurtenissen vast, helpt gezonde embryo's met het hoogste innestelingspo
Voor tijdsverloop bij IVF bij mens en dier
Mis geen enkele belangrijke gebeurtenis in de embryo-ontwikkeling met de MIRI® Time-Lapse-incubator.
Deze video toont de Miri TL time-lapse-incubator, een toestel voor ongestoorde embryocultuur met realtimebeeldvorming, beschikbaar in versies met zes of twaalf kamers.
Hij biedt continue gasrecirculatie, temperatuursensoren, onafhankelijke gasbemonsteringspoorten en optionele continue pH-monitoring, met een capaciteit tot 168 embryo's.

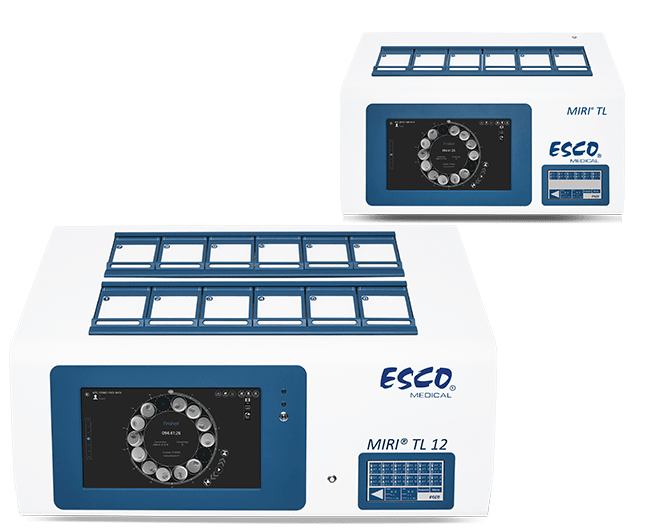

Zes of twaalf kamers voor uw MIRI® Time-Lapse-incubator
Kenmerken
Volledig onafhankelijke kamers
Individuele incubatieomgeving: 6 (TL6) of 12 (TL12) aparte kamers, één patiënt per kamer om kruiscontaminatie te vermijden. De time-lapse in een kamer loopt ongestoord door, ook als naburige kamers worden geopend. Elke kamer kan een eigen temperatuurinstelwaarde hebben.
Time-lapse-monitoring
De time-lapse-video die uit de beelden wordt opgebouwd, maakt objectieve, betrouwbare scoring en annotatie van embryo's mogelijk, voor een betere voorspelling van ontwikkeling en innestelingspotentieel. De MIRI® Time-Lapse-incubator is een multiroom-incubator met ingebouwde camera en microscoop. Ontworpen en gemaakt in de EU levert hij hoogwaardige realtimebeelden van zich ontwikkelende embryo's.
Verwarmd deksel
Sterke uniformiteit tussen boven en onder. Verwarmde kamerdeksels voorkomen condensatie, verbeteren de temperatuurregeling en -herstel en houden de temperatuur uniform tussen boven- en onderkant van de kamer.

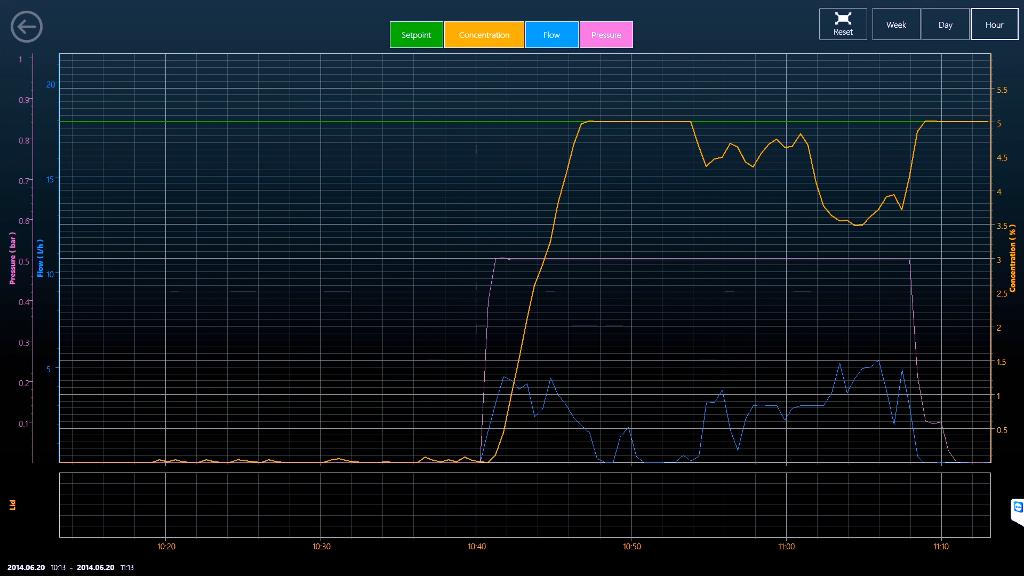

Snel temperatuur- en gasherstel
De MIRI® TL biedt snel herstel:
Temperatuurherstel < 1 min
Gasherstel < 3 min

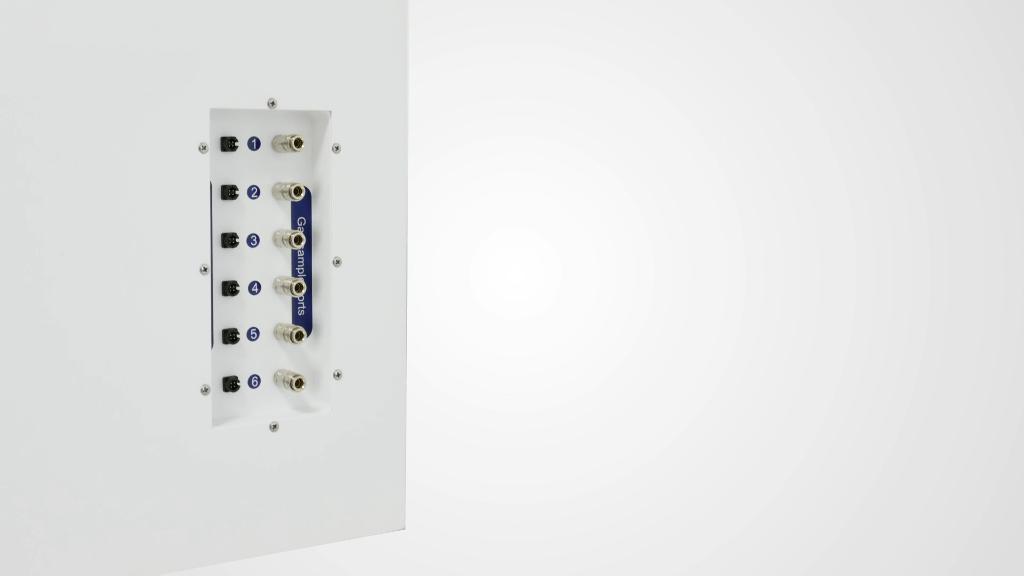

Eenvoudige externe gas- en temperatuurvalidatie
Gasbemonsteringspoorten per kamer en onafhankelijke PT-1000-sensoren maken externe kwaliteitsevaluatie van gasniveaus en temperatuur in elke kamer mogelijk.

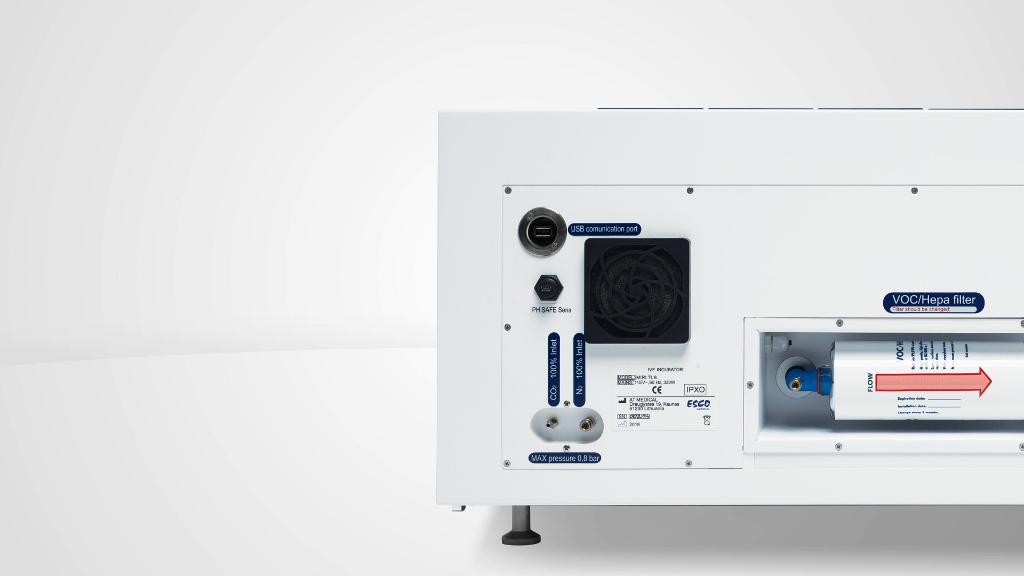

Sterk gassysteem
Een ingebouwde tri-gasmenger, een geavanceerd gasregelsysteem en HEPA-VOC-gefilterde recirculatie zorgen voor nauwkeurige gascontrole en lager gasverbruik.
UV-sterilisatie van het gerecirculeerde gas waarborgt de biologische veiligheid van de embryo's.
Gebruiksvriendelijke interface
Touchscreen-bedieningspaneel met intuïtief menu om de configuratie van het toestel te beheren.
MIRI® TL Datalogger
Bewaakt en registreert continu de gasstroom, gasconcentratie en -druk, en de temperatuurregeling.
De CultuurCoin®
Met de speciaal ontworpen kweekschaal, de CultureCoin, kunnen in elke kamer 14 embryo's gekweekt worden, wat een totale capaciteit geeft van 84 embryo's voor de TL6 en 168 embryo's voor de TL12.
Continue pH-monitoring
Optionele SAFE Sens-integratie voor continue pH-monitoring zonder de kamer te openen.

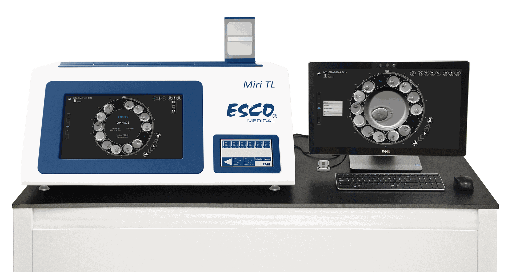

MIRI® TL Viewer-software en MIRI® TL-server
De MIRI® TL Viewer-software helpt gebruikers data te verwerken van de MIRI® TL6- en TL12-multiroom-ivf-incubatoren, met een volledige patiëntendatabase. Ze kent elke patiënt een unieke ID toe, ondersteunt annotatie en vergelijking van de embryo-ontwikkeling, speelt time-lapse-video's af en toont de incubatorstatus en alarmen.
Met deze tools kunnen embryologen de morfokinetiek van embryo's bekijken, annoteren en vergelijken en data exporteren voor retrospectieve analyse. De Assist-functie registreert automatisch de eerste drie delingen — een functie die uniek is voor de MIRI® TL. De software laat embryologen ook gebeurtenissen en subgebeurtenissen toevoegen of bewerken.
AI-gestuurde CHLOE EQ™: beslissingsondersteuning in reproductie
Esco Medical werkt samen met de AI-gestuurde CHLOE EQ van Fairtility (Cultivating Human Life through Optimal Embryos) als beslissingsondersteuning voor de Miri Time-Lapse-incubatoren. De samenwerking brengt AI naar embryomonitoring in ivf, voor een preciezere en efficiëntere beoordeling. Bekijk onze korte video om te zien hoe AI reproductiezorg kan ondersteunen.
Eenvoudige handleiding voor het bedienen van de MIRI® TL
I. Voorbereiding van de CultureCoin®
De CultureCoin® van Esco Medical is een ivf-cultuurschaaltje ontworpen voor de MIRI® TL time-lapse-incubatoren. Het is voor eenmalig gebruik en gammagesteriliseerd, met zuurstofplasmabehandelde oppervlakken om belvorming te voorkomen. Het ergonomische ontwerp laat embryologen tot 14 embryo's laden en ze veilig in de incubator hanteren. Elke cultuurwell heeft een optisch heldere zone van 300 µm, geoptimaliseerd voor microscopie.
1. Bereid de CultureCoin®, media en olie de dag vóór het laden van de embryo's voor.
2. Equilibreer vóór het laden van media en olie het volgende voor in een bevochtigde incubator:
De cultuurmedia en de CultureCoin® gedurende 4 tot 6 uur
De overlay-olie gedurende 1 tot 2 dagen.
3. Werk altijd in een ivf-werkstation. Laad de CultureCoin® met 25 µl medium onder de microscoop. Injecteer het medium niet rechtstreeks op de bodem van de well.
4. Vul langs de wand van de well en verwijder zichtbare bellen uit het medium met een strippertip.
5. Bedek het medium met 3 tot 3,5 ml voorverwarmde olie.
6. Plaats de afgedekte CultureCoin® in een incubator en laat hem meer dan 12 uur equilibreren.
II. Laden van de embryo's
1. Controleer na equilibratie de cultuurwells op luchtbellen en verwijder ze met een strippertip.
2. Laad de embryo's in het midden van de gevulde microwells met een plastic strippertip.
3. Plaats het embryo in het midden van de well.
4. Plaats daarna de geladen CultureCoin® voorzichtig in een vrije MIRI® TL-kamer.
5. Selecteer de patiënt, kies de actieve posities en start de time-lapse wanneer u klaar bent.

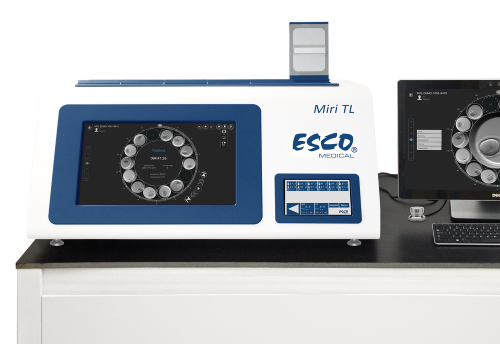

III. Annotatie van de embryo's
1. Selecteer op het startscherm van de MIRI® TL Viewer 'TimeLapses' en zoek de patiënt om de video's te openen. Een revolverweergave toont de time-lapse-video van elk van de 14 wells in de CultureCoin®.
2. Selecteer een embryo om te annoteren; het wordt in het midden vergroot. Het annotatiesysteem is opgebouwd rond de gebeurtenissen links van het wiel.
3. U kunt ook de ASSIST-tool gebruiken om de eerste vier klievingsgebeurtenissen automatisch te annoteren.

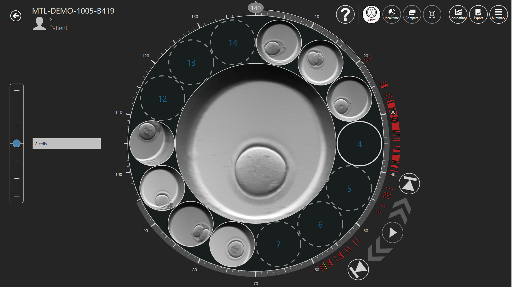

IV. De meest levensvatbare embryo's selecteren
1. Na het annoteren van alle embryo's biedt de MIRI® TL Viewer-software geavanceerde tools om het meest levensvatbare embryo te evalueren en selecteren.
2. De Compare-tool toont twee embryo's naast elkaar. Hun video's kunnen onafhankelijk of gesynchroniseerd worden afgespeeld ter vergelijking.
3. De Summary-tool vergelijkt alle embryo's grafisch en toont de ontwikkelingstijden en welk embryo het dichtst bij de ideale timing ligt.
4. Zodra u beslist hebt, klikt u op het groene vinkje linksboven. Er verschijnt een vervolgkeuzelijst met statussen.
5. Ken per well een kleur toe voor de beslissing: groen voor transfer, rood voor verwerpen, blauw voor invriezen. Een gekleurde ring verschijnt rond de well. U kunt ook op het Dish Map-icoon klikken om de beslissingen visueel weer te geven.
Literatuur en bronnen: MIRI® TL gebruikershandleidingen en certificaten downloaden
Informatie voor gebruikers en gebruikershandleidingen
- MIRI® incubator met tijdsverloop User Manual (English)
- MIRI® incubator met tijdsverloop User Manual (Dutch)
- MIRI® incubator met tijdsverloop User Manual (French)
- Gebruikershandleiding MIRI® Time-Lapse Viewer Software (Engels)
- MIRI® Time-Lapse Viewer Software Gebruikershandleiding (Nederlands)
- MIRI® Time-Lapse Viewer Software Gebruikershandleiding (Frans)
Bestelinformatie voor MIRI® TL-instrumenten, accessoires en verbruiksartikelen
Part numbers for MIRI® incubator met tijdsverloops
| Artikelcode | Modelcode | Beschrijving |
|---|---|---|
| Eenheid | ||
| 2070091 | MRI-TL-MN-6C-8 | MIRI® Time-Lapse Incubator, Mini, 6 kamers, 230 V, 50/60 Hz |
| 2070098 | MRI-TL-MN-6C-SS-8 | MIRI® Time-Lapse Incubator, Mini, 6 kamers met SAFE Sens, 230 V, 60/60 Hz |
| 2070100 | MRI-TL12C-8 | MIRI® Time-Lapse Incubator, 12 kamers, 230 V, 50/60 Hz |
| 2070114 | MRI-TL-SS-12C8 | MIRI® Time-Lapse incubator, 12 kamers, 230V 50/60Hz, met SAFE Sens |
| Accessoires | ||
| 1320011 | MRA-1007 | HEPA + VOC filter (elke 3 maanden vervangen) |
| 1320088 | MRI-CC | CultureCoin® voor tijdsverloop van 14 embryo's (25 stuks per verpakking) |
| 1320045 | MRI-GA | MIRI® GA CO2 /O2 & Temperature Validation Eenheid, 115V/ 230V |
Onderdeelnummers voor MIRI® Time-Lapse Viewer en Server
| Artikelcode | Modelcode | Beschrijving |
|---|---|---|
| 2070042 | MRI-VIEWER | MIRI® Time-Lapse Viewer |
| 1320095 | MRI-SERVER | MIRI® Time-Lapse-server |
Onze producten
De MIRI® Time-Lapse-incubator is een multiroom-incubator met ingebouwde camera en microscoop. Ontworpen en gemaakt in de EU levert hij hoogwaardige realtime time-lapse-beelden van zich ontwikkelende embryo's, zonder ze uit de veiligheid van de incubatiekamer te halen voor manuele microscopie. Time-lapse-monitoring biedt gedetailleerde morfokinetische data gedurende de hele ontwikkeling, wat routinematige spotmicroscopie niet kan. Het legt alle belangrijke gebeurtenissen vast, helpt ivf-labs gezonde embryo's met het hoogste innestelingspotentieel te identificeren en ondersteunt hogere zwangerschapscijfers.
KENMERKEN:
Volledig onafhankelijke kamers
6 (TL6) of 12 (TL12) onafhankelijke kamers met nauwkeurige temperatuur- en gasregeling:
het openen van één kamer beïnvloedt de andere niet.
Time-lapse-monitoring
De time-lapse-video die uit de beelden wordt opgebouwd, maakt objectieve, betrouwbare scoring en annotatie van embryo's mogelijk, voor een betere voorspelling van ontwikkeling en innestelingspotentieel.
Verwarmd deksel
Sterke uniformiteit tussen boven en onder. Verwarmde kamerdeksels voorkomen condensatie, verbeteren de temperatuurregeling en het -herstel en houden de temperatuur uniform tussen boven- en onderkant van de kamer.
Snel temperatuur- en gasherstel
- Temperatuurherstel < 1 min
- Gasherstel < 3 min
Sterk gassysteem
- Een ingebouwde tri-gasmenger, een geavanceerd gasregelsysteem en HEPA-VOC-gefilterde recirculatie zorgen voor nauwkeurige gascontrole en lager gasverbruik.
- UV-sterilisatie van het gerecirculeerde gas waarborgt de biologische veiligheid van de embryo's.
Eenvoudige externe gas- en temperatuurvalidatie
Gasbemonsteringspoorten per kamer en onafhankelijke PT-1000-sensoren maken externe kwaliteitsevaluatie van gasniveaus en temperatuur in elke kamer mogelijk.
Gebruiksvriendelijke interface
Touchscreen-bedieningspaneel met intuïtief menu om de configuratie van het toestel te beheren.
De CultureCoin
Het speciaal ontworpen CultureCoin-schaaltje laat elke kamer 14 embryo's kweken — in totaal 84 voor de TL6 en 168 voor de TL12.
MIRI® TL Data Logger
Bewaakt en registreert continu de gasstroom, gasconcentratie en -druk, en de temperatuurregeling.
Continue pH-monitoring
Optionele SAFE Sens-integratie voor continue pH-monitoring zonder de kamer te openen.
MIRI® TL Viewer-software en MIRI® TL Data Server
- Vergroot de opslagcapaciteit voor beelden en data sterk door de MIRI® TL Data Server toe te voegen.
- Voeg het MIRI® TL Viewer-softwareplatform toe om de morfokinetiek van embryo's te bekijken, annoteren en vergelijken en data te exporteren voor retrospectieve analyse.
De MIRI® Time-Lapse-incubator is een multiroom-incubator met ingebouwde camera en microscoop. Ontworpen en gemaakt in de EU levert hij hoogwaardige realtime time-lapse-beelden van zich ontwikkelende embryo's, zonder ze uit de veiligheid van de incubatiekamer te halen voor manuele microscopie. Time-lapse-monitoring biedt gedetailleerde morfokinetische data gedurende de hele ontwikkeling, wat routinematige spotmicroscopie niet kan. Het legt alle belangrijke gebeurtenissen vast, helpt ivf-labs gezonde embryo's met het hoogste innestelingspotentieel te identificeren en ondersteunt hogere zwangerschapscijfers.
KENMERKEN:
Volledig onafhankelijke kamers
6 (TL6) of 12 (TL12) onafhankelijke kamers met nauwkeurige temperatuur- en gasregeling: het openen van één kamer beïnvloedt de andere niet.
Time-lapse-monitoring
De time-lapse-video die uit de beelden wordt opgebouwd, maakt objectieve, betrouwbare scoring en annotatie van embryo's mogelijk, voor een betere voorspelling van ontwikkeling en innestelingspotentieel.
Verwarmd deksel
Sterke uniformiteit tussen boven en onder. Verwarmde kamerdeksels voorkomen condensatie, verbeteren de temperatuurregeling en het -herstel en houden de temperatuur uniform tussen boven- en onderkant van de kamer.
Snel temperatuur- en gasherstel
- Temperatuurherstel < 1 min
- Gasherstel < 3 min
Sterk gassysteem
- Een ingebouwde tri-gasmenger, een geavanceerd gasregelsysteem en HEPA-VOC-gefilterde recirculatie zorgen voor nauwkeurige gascontrole en lager gasverbruik.
- UV-sterilisatie van het gerecirculeerde gas waarborgt de biologische veiligheid van de embryo's.
Eenvoudige externe gas- en temperatuurvalidatie
Gasbemonsteringspoorten per kamer en onafhankelijke PT-1000-sensoren maken externe kwaliteitsevaluatie van gasniveaus en temperatuur in elke kamer mogelijk.
Gebruiksvriendelijke interface
Touchscreen-bedieningspaneel met intuïtief menu om de configuratie van het toestel te beheren.
De CultureCoin
Het speciaal ontworpen CultureCoin-schaaltje laat elke kamer 14 embryo's kweken — in totaal 84 voor de TL6 en 168 voor de TL12.
MIRI® TL Data Logger
Bewaakt en registreert continu de gasstroom, gasconcentratie en -druk, en de temperatuurregeling.
Continue pH-monitoring
Optionele SAFE Sens-integratie voor continue pH-monitoring zonder de kamer te openen.
MIRI® TL Viewer-software en MIRI® TL Data Server
- Vergroot de opslagcapaciteit voor beelden en data sterk door de MIRI® TL Data Server toe te voegen.
- Voeg het MIRI® TL Viewer-softwareplatform toe om de morfokinetiek van embryo's te bekijken, annoteren en vergelijken en data te exporteren voor retrospectieve analyse.

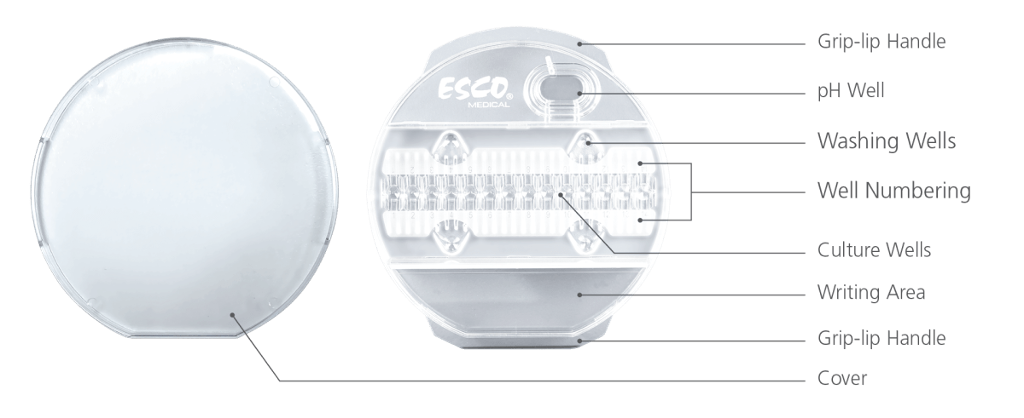

Eén MIRI® TL-kamer bevat één CultureCoin®. Elk schaaltje bevat tot 14 embryo's, elk in een genummerde well. De MIRI® TL6 bevat tot 84 embryo's en de MIRI® TL12 tot 168.
CultureCoin®, een cultuurschaaltje exclusief ontworpen voor de MIRI® TL
Belangrijkste kenmerken
- Elk embryo wordt gekweekt in zijn eigen stabiele omgeving.
- Ergonomisch ontwerp voor eenvoudige en veilige hantering van embryo's.
- Onafhankelijke well voor pH-metingen.
- Corona-plasmabehandeld oppervlak om belvorming effectief te voorkomen.
- Gammagesteriliseerd.
