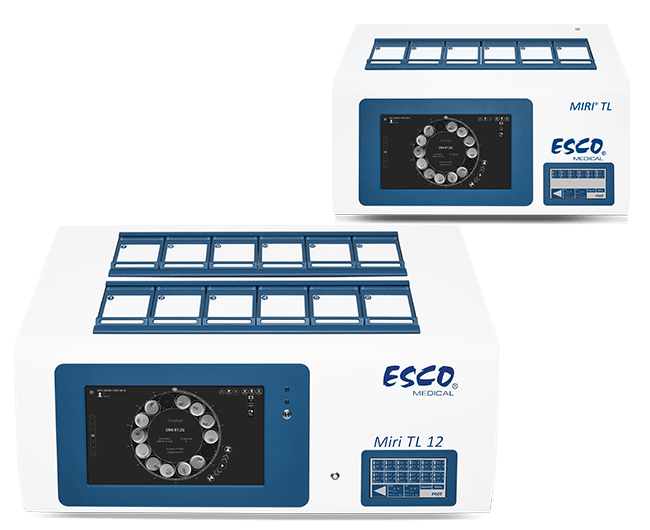

MIRI® TL-6 – Time-lapse mini-tafelincubator, 6 kamers, 230 V 50/60 Hz
Referentie: ESC-2070091
https://www.analis.com/shop/esc-2070091-miri-r-tl-6-time-lapse-mini-tafelincubator-6-kamers-230-v-50-60-hz-9009 https://www.analis.com/web/image/product.template/9009/image_1920?unique=310188fDe MIRI® Time-Lapse-incubator is een multiroom-incubator met ingebouwde camera en microscoop. Ontworpen en gemaakt in de EU levert hij hoogwaardige realtime time-lapse-beelden van zich ontwikkelende embryo's, zonder ze uit de veiligheid van de incubatiekamer te halen voor manuele microscopie. Time-lapse-monitoring biedt gedetailleerde morfokinetische data gedurende de hele ontwikkeling, wat routinematige spotmicroscopie niet kan. Het legt alle belangrijke gebeurtenissen vast, helpt ivf-labs gezonde embryo's met het hoogste innestelingspotentieel te identificeren en ondersteunt hogere zwangerschapscijfers.
KENMERKEN:
Volledig onafhankelijke kamers
6 (TL6) of 12 (TL12) onafhankelijke kamers met nauwkeurige temperatuur- en gasregeling: het openen van één kamer beïnvloedt de andere niet.
Time-lapse-monitoring
De time-lapse-video die uit de beelden wordt opgebouwd, maakt objectieve, betrouwbare scoring en annotatie van embryo's mogelijk, voor een betere voorspelling van ontwikkeling en innestelingspotentieel.
Verwarmd deksel
Sterke uniformiteit tussen boven en onder. Verwarmde kamerdeksels voorkomen condensatie, verbeteren de temperatuurregeling en het -herstel en houden de temperatuur uniform tussen boven- en onderkant van de kamer.
Snel temperatuur- en gasherstel
- Temperatuurherstel < 1 min
- Gasherstel < 3 min
Sterk gassysteem
- Een ingebouwde tri-gasmenger, een geavanceerd gasregelsysteem en HEPA-VOC-gefilterde recirculatie zorgen voor nauwkeurige gascontrole en lager gasverbruik.
- UV-sterilisatie van het gerecirculeerde gas waarborgt de biologische veiligheid van de embryo's.
Eenvoudige externe gas- en temperatuurvalidatie
Gasbemonsteringspoorten per kamer en onafhankelijke PT-1000-sensoren maken externe kwaliteitsevaluatie van gasniveaus en temperatuur in elke kamer mogelijk.
Gebruiksvriendelijke interface
Touchscreen-bedieningspaneel met intuïtief menu om de configuratie van het toestel te beheren.

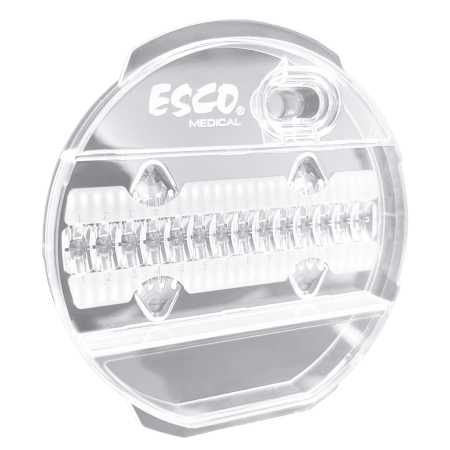

De CultureCoin
Het speciaal ontworpen CultureCoin-schaaltje laat elke kamer 14 embryo's kweken — in totaal 84 voor de TL6 en 168 voor de TL12.
MIRI® TL Data Logger
Bewaakt en registreert continu de gasstroom, gasconcentratie en -druk, en de temperatuurregeling.
Continue pH-monitoring
Optionele SAFE Sens-integratie voor continue pH-monitoring zonder de kamer te openen.
MIRI® TL Viewer-software en MIRI® TL Data Server
- Vergroot de opslagcapaciteit voor beelden en data sterk door de MIRI® TL Data Server toe te voegen.
- Voeg het MIRI® TL Viewer-softwareplatform toe om de morfokinetiek van embryo's te bekijken, annoteren en vergelijken en data te exporteren voor retrospectieve analyse.
Technische Informatie
Specifications TL6
Overall Dimensions 805 x 590 x 375 mm
Compartment Dimensions 120 x 90 x 26 mm
Weight 70 kg
Temperature Control Range 28.7 - 41.0 °C
Power Consumption 330 W
* CO2 Gas Consumption < 2 L/h
**N2 Gas Consumption < 5 L/h
CO2 Control Range 2.9% - 9.9% O2
Control Range 2.0% - 20.0%
Input Gas Pressure 0.6 bar (8.7 psi)
Built-in Microscope Zeiss 20x, objective has
numerical aperture of 0.35, specialized for 635 nm illumination
Embryo Illumination 0.064s per image, using 1W single
red LED (635nm)
Camera Resolution 1920 x 1200. Monochrome, 12-bit,
IDS system
Optics Tube Ratio 2.22 px/µm
Imaging Focal Planes 5 min. image interval in 3 to 7
focal planes
Number of pixels in stored image 670 x 670
* Under normal condition (CO2 set point reached at 6.0%, all lids closed).
** Under normal condition (O2 set point reached at 5.0%, all lids closed).
Last data Edition (31/05/2023)
