HABITAT photo cell
Referentie: IKA-0010007553
https://www.analis.com/shop/ika-0010007553-habitat-photo-cell-110408 https://www.analis.com/web/image/product.template/110408/image_1920?unique=1a1e8af
* Kan worden gecombineerd met dubbelwandige vatpakketten

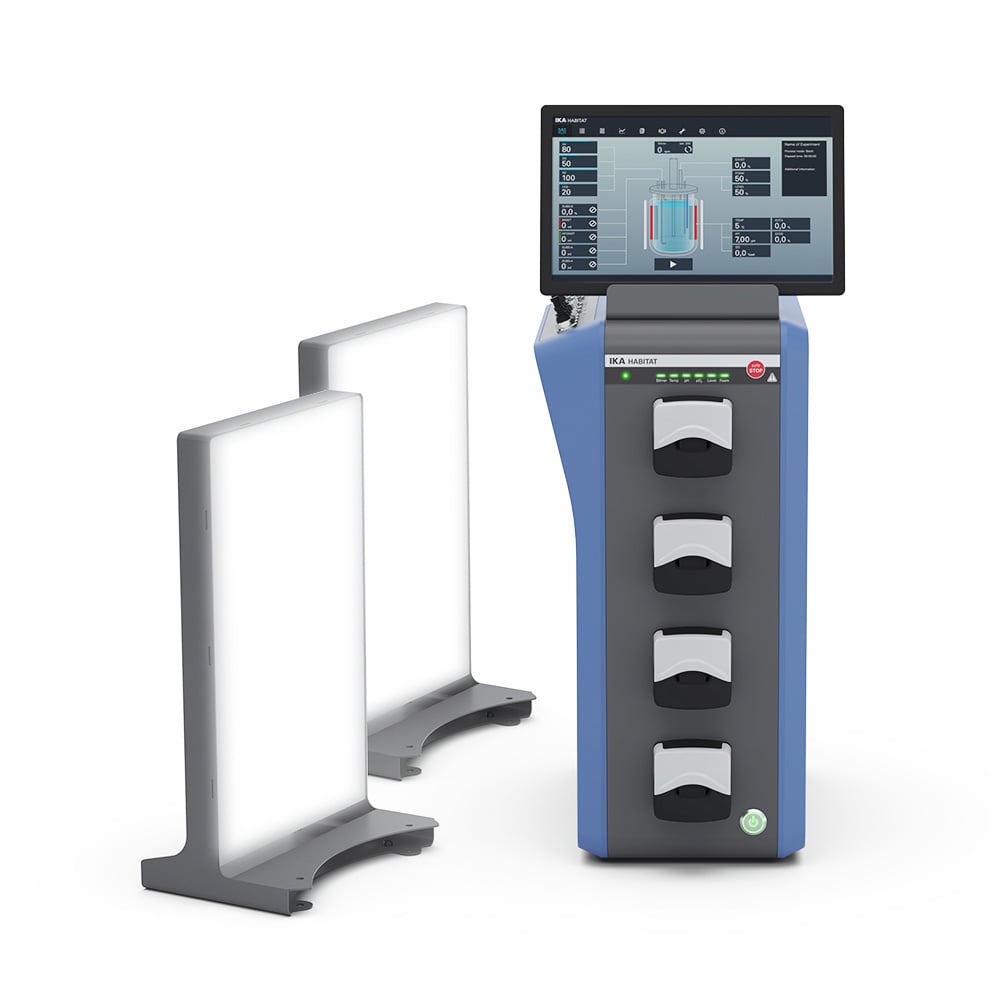

Het HABITAT photo cell besturingseenheidpakket van de HABITAT research-bioreactor bewaakt en regelt het bioproces. Met de meegeleverde ledpanelen kan het systeem als fotobioreactor worden gebruikt, bijvoorbeeld voor algenkweek. Door de lichtintensiteit aan te passen, simuleert u een dag-nachtritme. Het pakket bevat ook de besturingseenheid met alle aansluitingen voor gastoevoer, vloeistoftoevoeging, sensoren en temperatuurregeling, plus een tablet voor eenvoudige, heldere bediening van de bioreactor.
Regeling en bewaking
Het bioproces en alle testparameters worden eenvoudig geregeld en bewaakt via de tablet op de besturingseenheid, met intuïtieve software. Afhankelijk van het kweektype kiest u batch, fed-batch of perfusie/continu. De nieuwe Chaotic Mixing-functie zorgt indien nodig voor snellere, effectievere menging. De 10,4-inch tablet geeft rechtstreeks toegang tot alle actuatoren vanaf het hoofdscherm. Helder kalibratiebeheer, een diagramoverzicht en volledige procesdocumentatie vervolledigen de bediening. Een softwareversie die voldoet aan FDA CFR Part 11 is optioneel beschikbaar.
Gastoevoer
Ingebouwde massflowcontrollers voor 4 aparte gaslijnen (N2, O2, lucht en CO2) zorgen voor nauwkeurige, individueel instelbare vergassing, afgestemd op uw cellen. Debieten van 0,01-2 l/min zijn haalbaar.
Vloeistoftoevoer
4 geïntegreerde Watson Marlow-pompen, instelbaar in richting en snelheid, laten u verschillende vloeistoffen in- en uitpompen (zuur, base, antischuimmiddel, voedingsoplossingen).
Sensoren
Het HABITAT-systeem meet de volgende parameters via sensoren:
- pH
- DO (opgeloste zuurstof)
- temperatuur
- vulniveau
- schuim
Temperatuurregeling
Een constante, nauwkeurige temperatuurregeling tijdens de kweek wordt verzekerd door de verwarmingsmantel, afgestemd op de vatgrootte. (De verwarmingsmantel is inbegrepen bij het HABITAT cell-vatpakket.)
Alle kenmerken in één oogopslag
- Compact, ruimtebesparend ontwerp: 223 x 402 x 450 mm (B x D x H)
- Grote tablet voor heldere bediening (10,4 inch)
- Intuïtieve, gebruiksvriendelijke software met veel functies
- 4 geïntegreerde fast-load-pompen (Watson Marlow)
- Connectiviteit: USB, PC, RS232, Ethernet, externe signaalingang, externe pomp, single-use-eenheid, thermostaat
- Dataopslag
- Gastoevoer met 4 ingebouwde massflowcontrollers, bv. O2, lucht, N2, CO2
- Status-led-display: directe foutindicatie via lampje
Opmerking: alleen een control tower-pakket samen met het afzonderlijk verkrijgbare vatpakket vormt een functionele eenheid.
Technische Informatie
Controller: celgroei
Bedrijfsmodus: timer, continu en programmabediening
Display: tablet pc
Bediening: touchscreen
Datageheugen [GB]: 32
Autom. herstart na stroomuitval: ja
Ethernetinterface: ja
Single use reactor interface: ja
Thermostaatinterface: ja
Ext. pompinterface: ja
Filterverwarmer: ja
Led-lichtpaneel: ja
Roermotor: ja
Kalibratiegids temperatuur: ja
Kalibratiegids pH: ja
Kalibratiegids pO2: ja
pH - temperatuurcompensatie: ja
Modus slangvulling: ja
Roerregelmodus: uit, handmatig, profiel, cascade-pO2-regeling, chaotisch
Snelheidsbereik [rpm]: 1 - 2200
Snelheidsafwijking >= 100 rpm [%]: ±2
Snelheidsafwijking <= 100 rpm [rpm]: ±5
Weergave snelheid: TFT
Omkeerbare draairichting: ja
Timer: ja
Timerweergave: TFT
Tijdsinstelling [min]: 1 - 120
Verwarmingsdeken: jaW
Warmtevermogen [W]: 250
Warmteregeling: TFT
Temperatuurregeling: PID
Bedrijfstemperatuur [°C]: 5 - 80
Aansluiting voor ext. temperatuursensor: PT1000
Temperatuurweergave: ja
Temperatuurmeetbereik [°C]: 0 - 100
Resolutie temperatuurmeting [K]: 0.1
Nauwkeurigheid temperatuurregeling [°C]: ±0.2
Min. temperatuurgrens [°C]: 0
Max. temperatuurgrens [°C]: 110
pH-meting: ja
pH-regelmodus: uit, auto, profiel
pH-waardenweergave: TFT
pH-meetbereik [pH]: 0 - 14
pH-meetresolutie [pH]: 0.01
Nauwkeurigheid pH-meting [pH]: 0.02
Aansluiting voor pO2-sensor: ja
pO2-regelmodus: uit, handmatig, auto, profiel
Min. meetbereik pO2 [%sat]: 0
Max meetbereik pO2 [%sat]: 200
Resolutie pO2-meting [%sat]: 0,01
Nauwkeurigheid pO2-meting [%sat]: 0. 3
Aansluiting voor troebelheidssensor: geen
Aansluiting voor geleidbaarheidssensor: geen
Aansluiting voor CO2-sensor: geen
Gas in aansluiting lucht [mm]: 6
Gas uit aansluiting lucht [mm]: 6
Gas in aansluiting O2 [mm]: 6
Gas uit aansluiting O2 [mm]: 6
Gas in aansluiting N2 [mm]: 6
Gas uit aansluiting N2 [mm]: 6
Gas in aansluiting CO2 [mm]: 6
Gas uit aansluiting CO2 [mm]: 6
Beluchtingsmodus: continu & automatisch
Weergave debiet: l/min, cc/min
Ingangsdruk [mbar]: 200 - 3000
Min. uitgangsdruk [mbar]: 200
Max. uitgangsdruk [mbar]: 1000
Min. luchtdebiet [cc/min]: 0
Max. luchtdebiet [cc/min]: 20000
Min. O2-debiet [cc/min]: 0
Max. O2-debiet [cc/min]: 20000
Min. N2-debiet [cc/min]: 0
Max. N2-debiet [cc/min]: 20000
Min. CO2-debiet [cc/min]: 0
Max. CO2-debiet [cc/min]: 20000
Meet- en regelnauwkeurigheid van de gasregelunits [% fsr]: 2
Peristaltische pomp: ja
Aantal pompkoppen: 4
Functie pompkop: zuur, base, antischuim, niveau
Pompkop: Watson Marlow 114DV
Aantal pompslangen: 4
Aantal pomprollen: 4
Min. debiet [ml/min]: 1.0
Max. debiet [ml/min]: 270
Min. pompsnelheid [rpm]: 100
Max. pompsnelheid [rpm]: 400
Omkeerbare draairichting pomp: ja
Weergave pompsnelheid: TFT
Min. binnendiameter slang [mm]: 0,5
Max. binnendiameter slang [mm]: 4,8
Min. buitendiamter slang [mm]: 4,1
Max. buitendiameter slang [mm]: 8,4
Slangenmateriaal: silicone
Hardheid slangen [Shore A]: 50 - 60
Afmetingen (B x H x D) [mm]: 224 x 624 x 405
Gewicht [kg]: 14
Toegestane omgevingstemperatuur [°C]: 5 - 40
Toegestane relatieve vochtigheid: 80% (tot 31°C), lineair afnemend tot max. 50 (@40°C)
Beschermingsklasse volgens DIN EN 60529: IP 20
RS 232-interface: ja
USB-interface: ja
WiFi-interface: ja
Spanning [V]: 100 - 240
Frequentie [Hz]: 50/60
Vermogensinvoer [W]: 300
Max. vermogensinvoer [W]: 1100
Stand-by vermogensinvoer [W]: 10
Zekering: 2x T5.0A 250V
