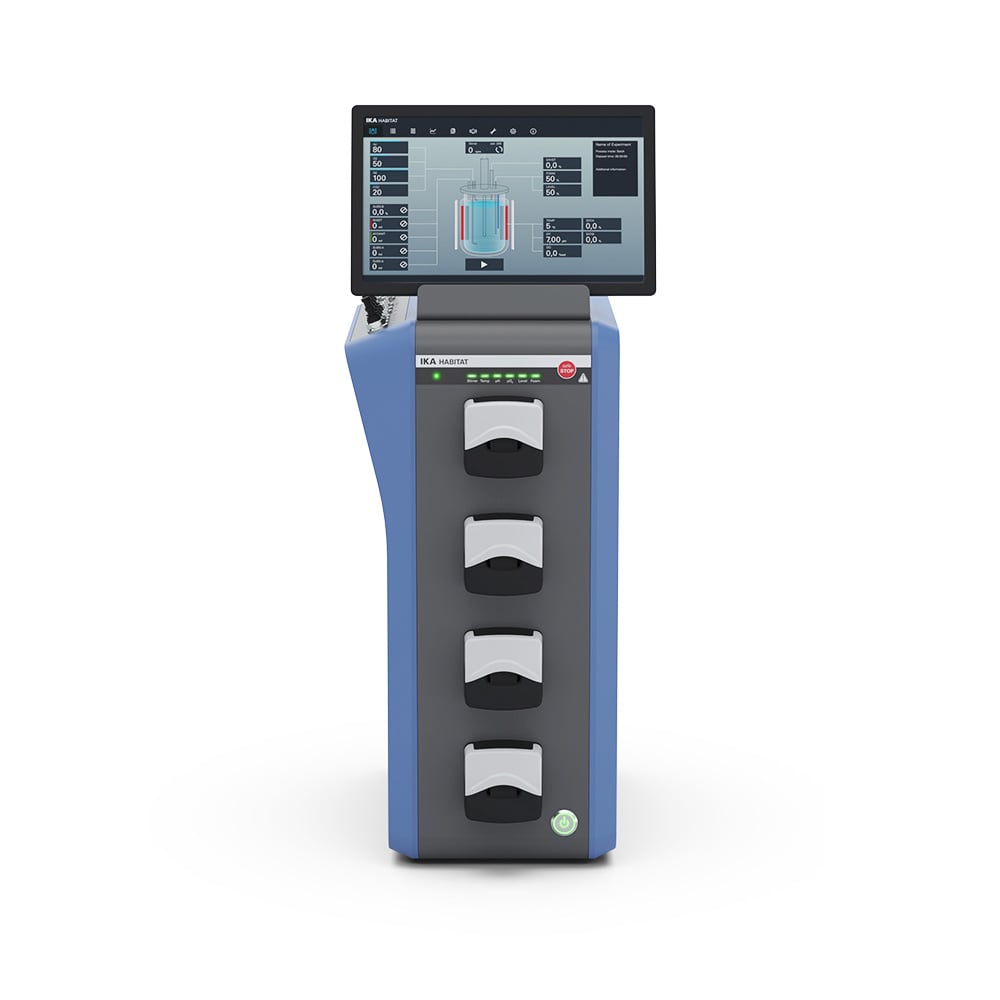

HABITAT cell cct
Referentie: IKA-0010007573
https://www.analis.com/shop/ika-0010007573-habitat-cell-cct-110409 https://www.analis.com/web/image/product.template/110409/image_1920?unique=9c80963Het HABITAT cell cct-controlesysteem is bijzonder geschikt voor de celkweektoepassingen van HABITAT en wordt gebruikt voor de bewaking en besturing van het bioproces. Het omvat de besturingseenheid met alle aansluitmogelijkheden voor gastoevoer, vloeistoftoevoer, sensoren en temperatuurregeling, evenals een tablet voor eenvoudige en duidelijke bediening van de bioreactor. Naast het HABITAT-celpakket kunt u CO2-, geleidbaarheids- en troebelheidssensoren aansluiten.
Aansturing en bewaking
Het bioproces en alle bijbehorende testparameters kunnen eenvoudig worden aangestuurd en bewaakt via de tablet die aan de besturingseenheid is bevestigd en m.b.v. de intuïtieve en gebruiksvriendelijke software. Afhankelijk van het type kweek kunt u kiezen tussen de bedrijfsmodi batch, fed-batch en perfusie/continu. De nieuwe Chaotic Mixing-functie zorgt voor sneller en effectiever mengen wanneer dat nodig is. De 10,4 inch-tablet geeft direct op het hoofdscherm toegang tot alle actuatoren. Een duidelijk kalibratiebeheer, een diagrammenoverzicht en de volledige documentatie van het proces ronden de bediening af. Optioneel is een softwareversie beschikbaar die voldoet aan de vereisten van FDA CFR Part 11.
Gastoevoer
Ingebouwde massastroomregelaars voor 4 afzonderlijke gasleidingen (voor N2, O2, lucht en CO2) zorgen voor een nauwkeurige, individueel instelbare begassing, ideaal op maat van de behoeften van de cellen. Debieten van 0,01-2 l/min.
Vloeistoftoevoer
4 geïntegreerde Watson Marlow-pompen, instelbaar in richting en snelheid, geven de variabiliteit om verschillende vloeistoffen in en uit te pompen (zoals zuur, base, antischuimmiddel, voedingsoplossingen).
Sensoren
De sensoren van de HABITAT cell bepalen de volgende parameters:
• pH
• DO (opgeloste zuurstof)
• temperatuur
• vulniveau
• schuim
Temperatuurregeling
De constante en nauwkeurige temperatuurregeling tijdens het kweken wordt gegarandeerd door de verwarmingskoker, die is aangepast aan de respectieve afmetingen van het vat (verwarmingshuls is inbegrepen bij de HABITAT cell vessel package).
Alle kenmerken op een rij
>compact, ruimtebesparend ontwerp, afmetingen: 223 x 402 x 450 mm (BxDxH)
> grote tablet voor duidelijke bediening (10,4 inch)
> intuïtieve, gebruiksvriendelijke software met veel functionaliteiten.
> 4 geïntegreerde snellaadpompen (Watson Marlow)
> connectiviteit: USB, PC, RS232, ethernet, externe signaalingang, externe pomp, eenheid voor eenmalig gebruik, thermostaat
> gegevensopslag
> gastoevoer met 4 ingebouwde debietregelaars: bv. voor O2, lucht, N2, CO2
> Status led-display: directe foutweergave door indicatielampje
Opmerking: een functionele eenheid bestaat uit een controletoren en het afzonderlijk verkrijgbare vatenpakket.
Technische Informatie
Controller: celgroei
Bedrijfsmodus: timer, continu en programmabediening
Display: tablet pc
Bediening: touchscreen
Datageheugen [GB]: 32
Autom. herstart na stroomuitval: ja
Ethernetinterface: ja
Single use reactor interface: ja
Thermostaatinterface: ja
Ext. pompinterface: ja
Filterverwarmer: ja
Roermotor: ja
Kalibratiegids temperatuur: ja
Kalibratiegids pH: ja
Kalibratiegids pO2: ja
pH- temperatuurcompensatie: ja
Modus slangvulling: ja
Roerregelmodus: uit, handmatig, profiel, cascade-pO2-regeling, chaotisch
Snelheidsbereik [rpm]: 1 - 2200
Snelheidsafwijking >= 100 rpm [%]: ±2
Snelheidsafwijking <= 100 rpm [rpm]: ±5
Weergave snelheid: TFT
Omkeerbare draairichting: ja
Timer: ja
Timerweergave: TFT
Tijdsinstelling [min]: 1 - 120
Verwarmingsdeken: ja
Warmtevermogen [W]: 250
Warmteregeling: TFT
Temperatuurregeling: PID
Bedrijfstemperatuur [°C]: 5 - 80
Aansluiting voor ext. temperatuursensor: PT1000
Temperatuurweergave: ja
Temperatuurmeetbereik [°C]: 0 - 100
Resolutie temperatuurmeting [K]: 0.1
Nauwkeurigheid temperatuurregeling [°C]: ±0.2
Min. temperatuurgrens [°C]: 0
Max. temperatuurgrens [°C]: 110
pH-meting: ja
pH-regelmodus: uit, auto, profiel
pH-waardenweergave: TFT
pH-meetbereik [pH]: 0 - 14
pH-meetresolutie [pH]: 0.01
Nauwkeurigheid pH-meting [pH]: 0.02
Aansluiting voor pO2-sensor: ja
pO2-regelmodus: uit, handmatig, auto, profiel
Min. meetbereik pO2 [%sat]: 0
Max meetbereik pO2 [%sat]: 200
Resolutie pO2-meting [%sat]: 0,01
Nauwkeurigheid pO2-meting [%sat]: 0. 3
Aansluiting voor troebelheidssensor: ja
Regelmodus troebelheid: monitoring
Aansluiting voor geleidbaarheidssensor: ja
Regelmodus geleidbaarheid: monitoring
Aansluiting voor CO2-sensor: ja
Regelmodus CO2: monitoring
Gas in aansluiting lucht [mm]: 6
Gas uit aansluiting lucht [mm]: 6
Gas in aansluiting O2 [mm]: 6
Gas uit aansluiting O2 [mm]: 6
Gas in aansluiting N2 [mm]: 6
Gas uit aansluiting N2 [mm]: 6
Gas in aansluiting CO2 [mm]: 6
Gas uit aansluiting CO2 [mm]: 6
Beluchtingsmodus: continu & automatisch
Weergave debiet: l/min, cc/min
Ingangsdruk [mbar]: 200 - 3000
Min. uitgangsdruk [mbar]: 200
Max. uitgangsdruk [mbar]: 1000
Min. Luchtdebiet. [cc/min]: 0
Max. luchtdebiet [cc/min]: 2000
Min. O2-debiet. [cc/min]: 0
Max. O2-debiet. [cc/min]: 2000
Min N2-debiet [cc/min]: 0
Max. N2-debiet [cc/min]: 2000
Min. CO2-debiet [cc/min]: 0
Max. CO2-debiet [cc/min]: 2000
Meet- en regelnauwkeurigheid van de gasregelunits [% fsr]: 2
Peristaltische pomp: ja
Aantal pompkoppen: 4
Functie pompkop: zuur, base, antischuim, niveau
Pompkop: Watson Marlow 114DV
Aantal pompslangen: 4
Aantal pomprollen: 4
Min. debiet [ml/min]: 1.0
Max. debiet [ml/min]: 270
Min pompsnelheid [rpm]: 100
Max pompsnelheid [rpm]: 400
Omkeerbare draairichting pomp: ja
Weergave pompsnelheid: TFT
Min. binnendiameter [mm]: 0.5
Max. binnendiameter [mm]: 4.8
Min. buitendiameter [mm]: 4.1
Max. buitendiameter [mm]: 8.4
Materiaal van de slangen: silicone
Hardheid van de slangen [Shore A]: 50 - 60
Afmetingen (B x H x D) [mm]: 224 x 624 x 405
Gewicht [kg]: 14
Toegestane omgevingstemperatuur [°C]: 5 - 40
Toegestane relatieve luchtvochtigheid: 80% (tot 31 °C), lineair afnemend tot max. 50 (@40 °C)
Beschermingsklasse volgens DIN EN 60529: IP 20
RS 232-interface: ja
USB-interface: ja
WiFi-interface: ja
Spanning [V]: 100 - 240
Frequentie [Hz]: 50/60
Vermogensinvoer [W]: 300
Max. vermogensuitvoer max. [W]: 1100
Stand-by vermogensinvoer [W]: 10
Zekering: 2x T5.0A 250V
