HABITAT ferment
Référence: IKA-0010007543

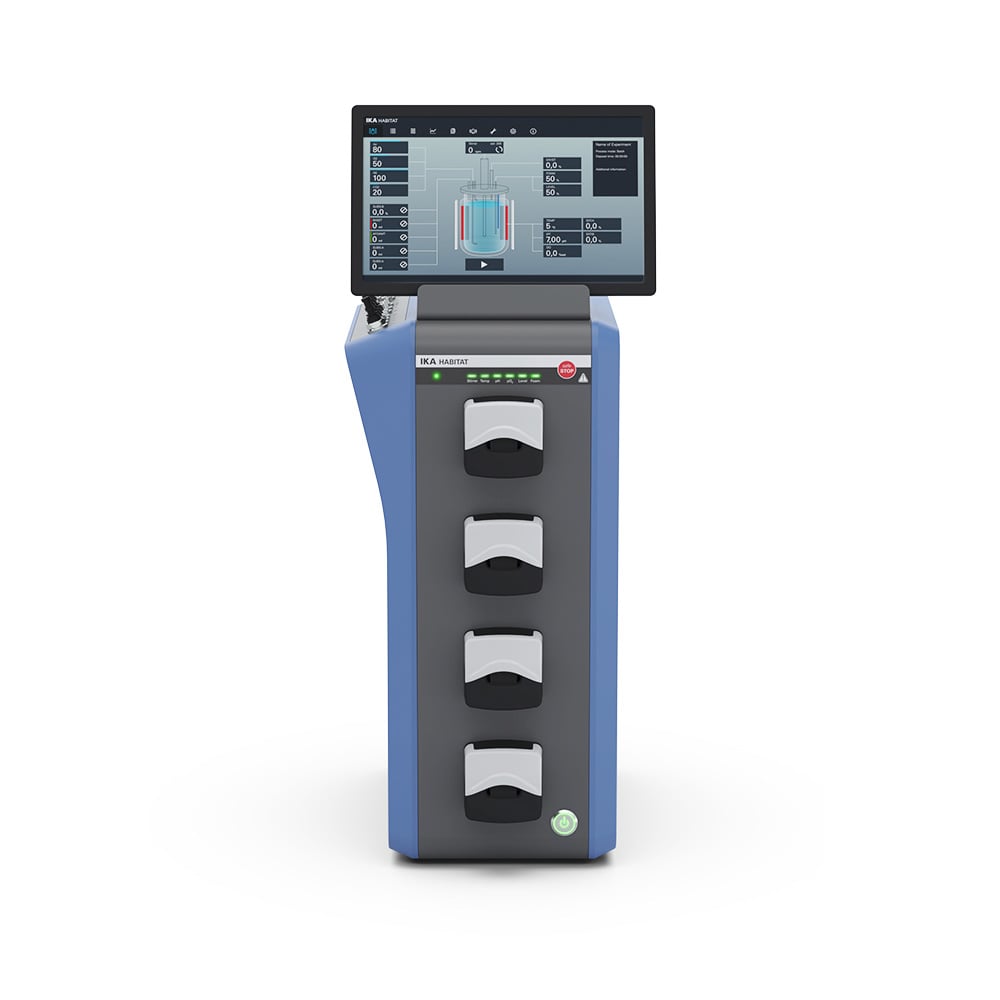

https://www.analis.com/shop/ika-0010007543-habitat-ferment-106990 https://www.analis.com/web/image/product.template/106990/image_1920?unique=9c80963La tour de fermentation HABITAT est particulièrement adaptée aux applications de fermentation HABITAT et est utilisée pour contrôler et surveiller le bioprocessus.
Elle comprend l'unité de contrôle avec toutes les connexions pour l'alimentation en gaz, l'alimentation en liquide, les capteurs et le contrôle de la température, ainsi qu'une tablette pour un fonctionnement facile et clair du bioréacteur.
Contrôle et monitorage
Le bioprocédé et tous les paramètres de test associés peuvent être facilement contrôlés et surveillés via la tablette fixée à l'unité de contrôle et à l'aide du logiciel intuitif et facile à utiliser. En fonction du type de culture, vous pouvez choisir entre les modes de fonctionnement batch, fed-batch et perfusion/continu. Grâce à la nouvelle fonction de mélange chaotique, un mélange plus rapide et plus efficace est possible si besoin. La tablette de 10,4 pouces permet d'accéder directement à tous les actionneurs sur l'écran principal. L'opération est complétée par une gestion précise de l'étalonnage, une vue d'ensemble des diagrammes et une documentation complète du processus.
Une version du logiciel conforme aux exigences de la FDA CFR Part 11 est disponible en option.
Alimentation en gaz
Des contrôleurs de volume de gaz intégrés pour 4 lignes de gaz distinctes (pour N2, O2, air et CO2) garantissent un apport de gaz précis et réglable individuellement, parfaitement adapté aux besoins des cellules.
Des débits de 0,1 à 20 l/min sont possibles.
Alimentation en fluides
4 pompes Watson Marlow intégrées, réglables en direction et en vitesse, offrent la possibilité de pomper différents fluides vers l'intérieur et vers l'extérieur (tels que des acides, des bases, des agents anti-mousse, des solutions alimentaires).
Capteurs
La cellule HABITAT permet de mesurer les paramètres suivants à l'aide de capteurs :
• pH
• DO (oxygène dissous)
• température
• niveau de remplissage
• mousse
Contrôle de la température
Un contrôle constant et précis de la température pendant la culture est assuré par le tube chauffant, qui est adapté à la taille des récipients. (Le tube chauffant est inclus dans le HABITAT cell vessel package).
Les caractéristiques en un coup d'œil
> design compact et peu encombrant, dimensions : 223 x 402 x 450 mm (LxPxH)
> grande tablette pour une utilisation claire (10,4 pouces)
> logiciel intuitif et convivial avec de nombreuses fonctionnalités
> 4 pompes d'injection rapide intégrées (Watson Marlow)
> connectivité : USB, PC, RS232, Ethernet, entrée de signal externe, pompe externe, unité à usage unique, thermostat
>
stockage de données
> alimentation en gaz avec 4 contrôleurs de volume de gaz intégrés : par exemple pour O2, air, N2, CO2
> affichage LED : affichage direct des erreurs par un voyant lumineux
Remarque : une unité fonctionnelle se compose d'une tour de contrôle et d'un ensemble de récipients disponible séparément.
Données Techniques
Contrôleur: fermenteur
Mode de fonctionnement : minuterie, fonctionnement continu et mode programmable
Affichage: tablette PC
Opération: écran tactile
Taille de la mémoire de données [GB]: 32
Redémarrage automatique après une panne de courant: oui
Interface Ethernet : oui
Interface réacteur à usage unique: oui
Interface thermostat: oui
Interface pompe ext.: oui
Chauffe-filtre: oui
Moteur d'agitation: oui
Guide d'étalonnage température: oui
Guide d'étalonnage pH: oui
Guide d'étalonnage pO2: oui
Compensation pH - température: oui
Mode de remplissage du tuyau: oui
Mode de contrôle de l'agitateur : off, manuel, profil, contrôle Cascade-pO2, chaotique
Plage de vitesse [rpm]: 1 - 2200
Déviation de la vitesse >= 100 rpm [%]: ±2
Déviation de la vitesse <= 100 rpm [rpm]: ±5
Affichage de la vitesse: TFT
Sens de rotation réversible: oui
Minuterie: oui
Affichage de la minuterie: TFT
Plage de réglage du temps [min]: 1 - 120
Couverture chauffante: oui
Puissance calorifique [W]: 250
Contrôle de chaleur: TFT
Contrôle de température: PID
Température de fonctionnement [°C]: 5 - 80
Connexion pour capteur de température ext.: PT1000
Affichage de la température: oui
Plage de mesure de la température [°C] : 0 - 100
Résolution de la mesure de la température [K] : 0,1
Précision du contrôle de la température [°C] : ±0,2
Limite de température minimale [°C] : 0
Limite de température maximale [°C] : 110
Mesure du pH : oui
Mode de contrôle du pH : off, auto, profil
Affichage de la valeur du pH : TFT
Plage de mesure du pH [pH] : 0 - 14
Résolution de la mesure du pH [pH] : 0.01
Précision de la mesure du pH [pH] : 0.02
Connexion pour le capteur de pO2 : oui
Mode de contrôle de la pO2 : off, manuel, automatique, profil
Plage de mesure pO2 min. [%sat] : 0
Plage de mesure pO2 max. [%sat] : 200
Résolution de la mesure de la pO2 [%sat] : 0,01
Précision de la mesure de la pO2 [%sat] : 0. 3
Connexion pour le capteur de turbidité : non
Connexion pour le capteur de conductivité : non
Connexion pour le capteur de CO2 : non
Gaz dans le raccord pour l'air [mm] : 6
Gaz hors du raccord pour l'air [mm] : 6
Gaz dans le raccord pour l'O2 [mm] : 6
Gaz hors du raccord pour l'O2 [mm] : 6
Gaz dans le raccord pour le N2 [mm] : 6
Gaz hors du raccord pour le N2 [mm] : 6
Gaz dans le raccord pour le CO2 [mm] : 6
Gaz hors du raccord pour le CO2 [mm] : 6
Mode d'aération : continu et automatique
Affichage du débit : l/min, cc/min
Pression d'entrée [mbar] : 200 - 3000
Pression de sortie min. [mbar] : 200
Pression de sortie max. [mbar] : 1000
Débit d'air min. [cc/min] : 0
Débit d'air max. [cc/min] : 20000
Débit O2 min. [cc/min] : 0
Débit O2 max. [cc/min] : 20000
Débit N2 min. [cc/min] : 0
Débit N2 max. [cc/min] : 20000
Débit CO2 min. [cc/min] : 0
Débit CO2 max. [cc/min] : 20000
Précision de mesure et de contrôle des unités de contrôle des gaz [% fsr] : 2
Mode d'aération : continu et automatique
Affichage du débit : l/min, cc/min
Pression d'entrée [mbar] : 200 - 3000
Pression de sortie min. [mbar] : 200
Pression de sortie max. [mbar] : 1000
Débit d'air min. [cc/min] : 0
Débit d'air max. [cc/min] : 20000
Débit O2 min. [cc/min] : 0
Débit O2 max. [cc/min] : 20000
Débit N2 min. [cc/min] : 0
Débit N2 max. [cc/min] : 20000
Débit CO2 min. [cc/min] : 0
Débit CO2 min. [cc/min] : 20000
Précision de mesure et de contrôle des unités de contrôle des gaz [% fsr] : 2
Pompe péristaltique : oui
Nombre de têtes de pompe : 4
Fonction de la tête de pompe : acide, base, anti-mousse, niveau
Tête de pompe : Watson Marlow 114DV
Nombre de tubes de pompe : 4
Nombre de rouleaux de pompe : 4
Débit min. [ml/min] : 1.0
Débit max. [ml/min] : 270
Vitesse de la pompe min. [tr/min] : 100
Vitesse de la pompe max. [tr/min] : 400
Sens de rotation réversible de la pompe : oui
Affichage de la vitesse de la pompe : TFT
Diamètre intérieur du tube min. [mm] : 0,5
Diamètre intérieur du tube max. [mm] : 4.8
Diamètre extérieur du tube min. [mm] : 4,1
Diamètre extérieur du tube max. [mm] : 8,4
Matériau du tube : silicone
Dureté du tube [Shore A] : 50 - 60
Dimensions (L x H x D) [mm]: 224 x 624 x 405
Poids [kg]: 14
Température ambiante admissible [°C] : 5 - 40
Humidité relative admissible : 80% (jusqu'à 31°C), décroissant linéairement jusqu'à max. 50 (@40°C)
Classe de protection selon DIN EN 60529 : IP 20
Interface RS 232 : oui
Interface USB : oui
Interface WiFi : oui
Tension [V] : 100 - 240
Fréquence [Hz] : 50/60
Puissance absorbée [W] : 300
Puissance absorbée max. [W] : 1100
Puissance absorbée en mode veille [W] : 10
Fusible : 2x T5.0A 250V
