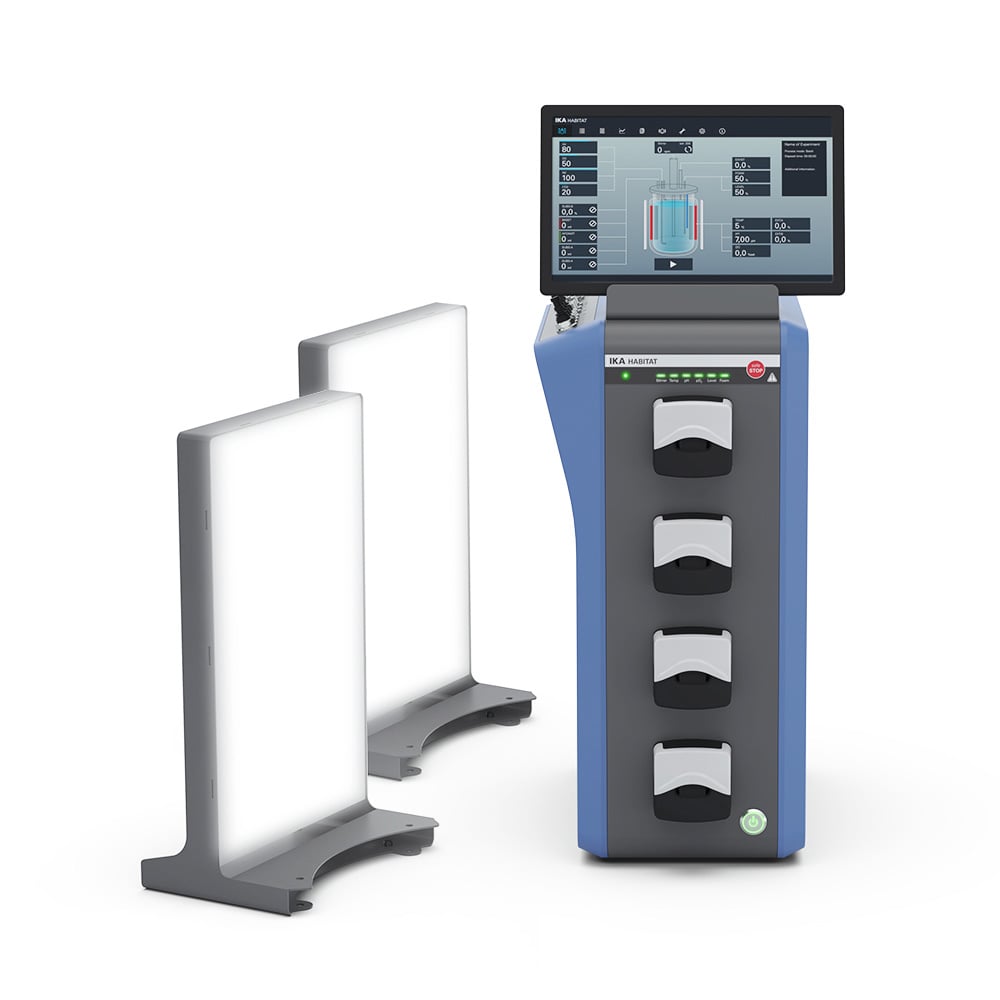

HABITAT photo ferment cct
Referentie: IKA-0010007605
https://www.analis.com/shop/ika-0010007605-habitat-photo-ferment-cct-110413 https://www.analis.com/web/image/product.template/110413/image_1920?unique=9c80963 *kan worden gecombineerd met dubbelwandige vatenpakketten
De HABITAT fotofermentatie-cct-controller van de HABITAT research-bioreactor wordt gebruikt voor de besturing en bewaking van het bioproces. M.b.v. de meegeleverde led-panelen kan het systeem worden gebruikt als fotobioreactor, bv. voor algenkweek. Door de lichtintensiteit aan te passen kan het dag-nachtritme worden gesimuleerd. Verder bevat het pakket de besturingseenheid met alle aansluitingen voor de gastoevoer, vloeistoftoevoer, sensoren en temperatuurregeling, en een tablet voor eenvoudige en duidelijke bediening van de bioreactor. Naast het HABITAT-celpakket kunt u CO2-, geleidbaarheids- en troebelheidssensoren aansluiten.
Aansturing en bewaking
Het bioproces en alle bijbehorende testparameters kunnen eenvoudig worden aangestuurd en bewaakt via de tablet op de besturingseenheid en m.b.v. de intuïtieve en gebruiksvriendelijke software. Afhankelijk van het type kweek kunt u kiezen tussen de bedrijfsmodi batch, fed-batch en perfusie/continu. De nieuwe Chaotic Mixing-functie zorgt voor sneller en effectiever mengen wanneer nodig. De 10,4 inch tablet geeft direct op het hoofdscherm toegang tot alle bedieningselementen. Een duidelijk kalibratiebeheer, een diagramoverzicht en de volledige documentering van het proces ronden de bediening af. Optioneel is een softwareversie verkrijgbaar die voldoet aan de vereisten van FDA CFR Part 11.
Gastoevoer
Ingebouwde gasvolumeregelaars voor 4 afzonderlijke gasleidingen (voor N2, O2, lucht en CO2) zorgen voor een nauwkeurige, individueel instelbare begassing, ideaal afgestemd op de behoeften van de cellen.
Debieten van 0,1 - 20 l/min.
Vloeistoftoevoer
4 geïntegreerde Watson Marlow-pompen, instelbaar in richting en snelheid, geven de variabiliteit om verschillende vloeistoffen in en uit te pompen (zoals zuren, basen, antischuimmiddelen, voedingsoplossingen)
Sensoren
De sensoren van de HABITAT cell bepalen de volgende parameters :
• pH
• DO (opgeloste zuurstof)
• temperatuur
• vulniveau
• schuim
Temperatuurregeling
De constante en nauwkeurige temperatuurregeling tijdens het kweken gebeurt door de verwarmingskoker, die is aangepast aan de grootte van de vaten (de verwarmingskoker is inbegrepen bij de HABITAT cell vessel package).
Alle functies op een rij
> compact, plaatsbesparend ontwerp, afmetingen: 223 x 402 x 450 mm (BxDxH)
> grote tablet voor duidelijke bediening (10,4 inch)
> intuïtieve, gebruiksvriendelijke software met veel functionaliteiten
>4 geïntegreerde snelvulpompen (Watson Marlow)
> connectiviteit: USB, PC, RS232, ethernet, externe signaalingang, externe pomp, single-use unit, thermostaat
> gegevensopslag
> gastoevoer met 4 ingebouwde gasvolumeregelaars: bv. voor O2, lucht, N2, CO2
> Status led-display: directe foutweergave door indicatielampje
Opmerking: een functionele eenheid bestaat uit een controletoren en het afzonderlijk verkrijgbare vatenpakket.
Technische Informatie
Controller: fermenter
Bedrijfsmodus: timer, continu en programmabediening
Display: tablet pc
Bediening: touchscreen
Datageheugen [GB]: 32
Autom. herstart na stroomuitval: ja
Ethernetinterface: ja
Single use reactor interface: ja
Thermostaatinterface: ja
Ext. pompinterface: ja
Filterverwarmer: ja
Led-lichtpaneel: ja
Roermotor: ja
Kalibratiegids temperatuur: ja
Kalibratiegids pH: ja
Kalibratiegids pO2: ja
pH-temperatuurcompensatie: ja
Modus slangvulling: ja
Roerregelmodus: uit, handmatig, profiel, cascade-pO2-regeling, chaotisch
Snelheidsbereik [rpm]: 1 - 2200
Snelheidsafwijking >= 100 rpm [%]: ±2
Snelheidsafwijking <= 100 rpm [rpm]: ±5
Weergave snelheid: TFT
Omkeerbare draairichting: ja
Timer: ja
Timerweergave: TFT
Tijdsinstelling [min]: 1 - 120
Verwarmingsdeken: ja
Warmtevermogen [W]: 250
Warmteregeling: TFT
Temperatuurregeling: PID
Bedrijfstemperatuur [°C]: 5 - 80
Aansluiting voor ext. temperatuursensor: PT1000
Temperatuurweergave: ja
Temperatuurmeetbereik [°C]: 0 - 100
Resolutie temperatuurmeting [K]: 0.1
Nauwkeurigheid temperatuurregeling [°C]: ±0.2
Min. temperatuurgrens [°C]: 0
Max. temperatuurgrens [°C]: 110
pH-meting: ja
pH-regelmodus: uit, auto, profiel
pH-waardenweergave: TFT
pH-meetbereik [pH]: 0 - 14
pH-meetresolutie [pH]: 0.01
Nauwkeurigheid pH-meting [pH]: 0.02
Aansluiting voor pO2-sensor: ja
pO2-regelmodus: uit, handmatig, auto, profiel
Min. meetbereik pO2 [%sat]: 0
Max meetbereik pO2 [%sat]: 200
Resolutie pO2-meting [%sat]: 0,01
Nauwkeurigheid pO2-meting [%sat]: 0. 3
Aansluiting voor troebelheidssensor: ja
Regelmodus troebelheid: monitoring
Aansluiting voor geleidbaarheidssensor: ja
Regelmodus geleidbaarheid: monitoring
Aansluiting voor CO2-sensor: ja
Regelmodus CO2: monitoring
Gas in aansluiting lucht [mm]: 6
Gas uit aansluiting lucht [mm]: 6
Gas in aansluiting O2 [mm]: 6
Gas uit aansluiting O2 [mm]: 6
Gas in aansluiting N2 [mm]: 6
Gas uit aansluiting N2 [mm]: 6
Gas in aansluiting CO2 [mm]: 6
Gas uit aansluiting CO2 [mm]: 6
Beluchtingsmodus: continu & automatisch
Weergave debiet: l/min, cc/min
Ingangsdruk [mbar]: 200 - 3000
Min. uitgangsdruk [mbar]: 200
Max. uitgangsdruk [mbar]: 1000
Min. luchtdebiet [cc/min]: 0
Max. luchtdebiet [cc/min]: 20000
Min. O2-debiet [cc/min]: 0
Max. O2-debiet [cc/min]: 20000
Min. N2-debiet [cc/min]: 0
Max. N2-debiet [cc/min]: 20000
Min. CO2-debiet [cc/min]: 0
Max. CO2-debiet [cc/min]: 20000
Meet- en regelnauwkeurigheid van de gasregelunits [% fsr]: 2
Peristaltische pomp: ja
Aantal pompkoppen: 4
Functie pompkop: zuur, base, antischuim, niveau
Pompkop: Watson Marlow 114DV
Aantal pompslangen: 4
Aantal pomprollen: 4
Min. debiet [ml/min]: 1.0
Max. debiet [ml/min]: 270
Min. pompsnelheid [rpm]: 100
Max. pompsnelheid [rpm]: 400
Omkeerbare draairichting pomp: ja
Weergave pompsnelheid: TFT
Min. binnendiameter slang [mm]: 0,5
Max. binnendiameter slang [mm]: 4,8
Min. buitendiamter slang [mm]: 4,1
Max. buitendiameter slang [mm]: 8,4
Slangenmateriaal: silicone
Hardheid slangen [Shore A]: 50 - 60
Afmetingen (B x H x D) [mm]: 224 x 624 x 405
Gewicht [kg]: 14
Toegestane omgevingstemperatuur [°C]: 5 - 40
Toegestane relatieve vochtigheid: 80% (tot 31°C), lineair afnemend tot max. 50 (@40°C)
Beschermingsklasse volgens DIN EN 60529: IP 20
RS 232-interface: ja
USB-interface: ja
WiFi-interface: ja
Spanning [V]: 100 - 240
Frequentie [Hz]: 50/60
Vermogensinvoer [W]: 300
Max. vermogensinvoer [W]: 1100
Stand-by vermogensinvoer [W]: 10
Zekering: 2x T5.0A 250V
